Конструкция мансарды с утеплением из полиизоцианурата (PIR) и покрытием из гибкой черепицы.

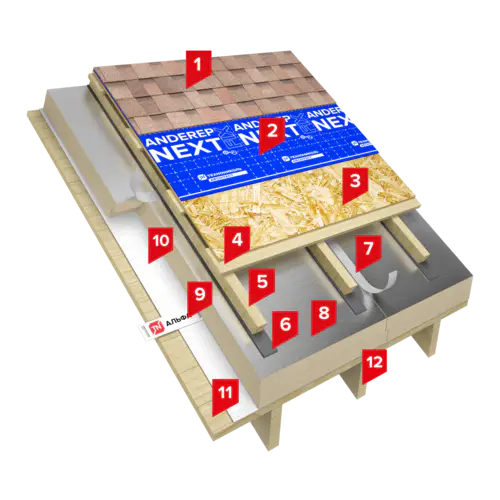

Состав
- Многослойная черепица ТЕХНОНИКОЛЬ SHINGLAS, коллекция ВЕСТЕРН
- Подкладочный ковер ANDEREP NEXT FIX (Полимерный подкладочный ковер ТЕХНОНИКОЛЬ Альфа ANDEREP | Подкладочный ковер ANDEREP PROF | Подкладочный материал ANDEREP GL | Подкладочный материал ANDEREP ULTRA)
- Деревянный настил (ОСП-3, ФСФ)
- Доски из дерева
- Деревянные бруски
- Лента уплотнительная самоклеящаяся ТЕХНОНИКОЛЬ АЛЬФА КОНТРБРУС
- Лента алюминиевая LOGICPIR (NICOBAND)
- Плиты теплоизоляционные LOGICPIR PROF Ф/Ф
- Соединительная односторонняя лента ТЕХНОНИКОЛЬ АЛЬФАБЕНД 60
- Пленка ТЕХНОНИКОЛЬ АЛЬФА БАРЬЕР 4.0 (Пленка ТЕХНОНИКОЛЬ АЛЬФА БАРЬЕР 1.0 | Пленка ТЕХНОНИКОЛЬ АЛЬФА БАРЬЕР 2.0 | Пленка ТЕХНОНИКОЛЬ АЛЬФА БАРЬЕР 3.0)
- Подшивка из листовых материалов (ГКЛ / ОСП-3 / вагонка)
- Деревянная стропильная балка
Описание системы:
Эксплуатируемая мансарда по деревянным несущим стропилам с высококачественным покрытием из многослойной черепицы ТЕХНОНИКОЛЬ SHINGLAS. В качестве несущей системы возможно использование стальных и железобетонных конструкций, согласно руководству по применению многослойной черепицы ТЕХНОНИКОЛЬ SHINGLAS.
Особенностью системы является наличие непрерывного теплоизоляционного контура из легких и прочных большеформатных плит утеплителя марки LOGICPIR PROF, смонтированных поверх стропильных ног или декоративного потолочного настила. Благодаря такому способу монтажа минимизируется количество теплопроводных включений, снижается уровень теплопотерь и уменьшаются расходы на отопление. Также упрощается сам монтаж, исключающий подгонку утеплителя под шаг стропильных ног. Прочное алюминиевое покрытие плит PIR, позволяет отказаться от гидро-ветрозащитной мембраны, т.к. при проклейке стыков плит герметизирующей лентой получается непрерывный гидронепроницаемый слой, надежно предохраняющий всю конструкцию от увлажнения. Пароизоляционная пленка ТЕХНОНИКОЛЬ АЛЬФА Барьер, монтируется со стороны теплого помещения, предотвращает диффузию пара в толщу ограждающих конструкций и предохраняет от конденсации внутренней влаги в кровельной системе. Под многослойную черепицу на сплошной настил укладывается подкладочный ковер ANDEREP NEXT FIX, который выполняет функцию дополнительной гидроизоляции. В качестве дощатого настила под многослойную черепицу может использоваться ориентировано-стружечная плита (ОСП-3) или ее аналоги. Дощатый настил укладывается на разреженную обрешетку, выполненную с шагом не более 300 мм.
Область применения:
Система ТН-ШИНГЛАС Мансарда PIR рекомендуется для применения при устройстве утепленных мансардных крыш зданий высотой до двух этажей включительно, относящихся к частному домостроению. В том числе рекомендуется для применения при необходимости увеличения внутреннего пространства мансардного этажа, а также реализации особых дизайнерских решений интерьера с открытой стропильной системой.
Проектирование согласно:
Стандарты организации (СТО) на проектирование и применение
- СТО 72746455-4.7.3-2016 Крыши с кровлями из гибкой черепицы ТехноНИКОЛЬ SHINGLAS и композитной черепицы ТехноНИКОЛЬ LUXARD
- СТО 72746455-4.7.2-2016 Строительные системы Технониколь для КМС. Материалы для проектирование, технические описания
- СТО 72746455-4.8.1-2023 Строительные системы зданий и сооружений. Обеспечение пожарной безопасности при проектировании.
Производство работ согласно:
Инструкции по монтажу
- Инструкция по монтажу теплоизоляции LOGICPIR
- Инструкция по монтажу скатной крыши с применением гибкой черепицы ТЕХНОНИКОЛЬ SHINGLAS 2022
- Инструкция по монтажу гибкой черепицы ТЕХНОНИКОЛЬ SHINGLAS 2024
