Классическая конструкция утепленного чердачного / мансардного помещения скатной кровли с фальцевой кровлей.

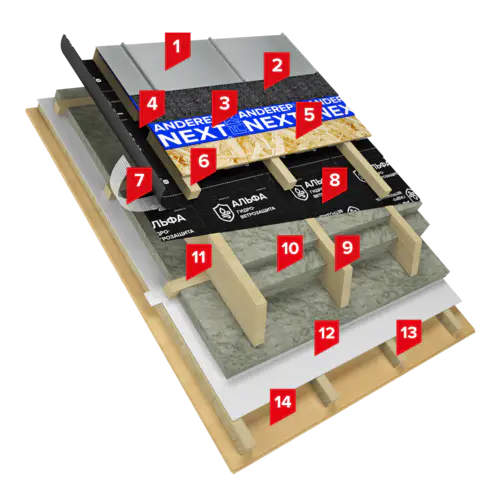

Состав
- Фальцевая кровля / Клик-фальц
- Объемно-диффузионная мембрана
- ANDEREP NEXT SELF (Подкладочный материал ANDEREP ULTRA | Подкладочный ковер ANDEREP NEXT FIX)
- Деревянный настил (ОСП-3, ФСФ)
- Доска калиброванная профилированная 25х95 мм
- Брусок профилированный 50x50 мм (Брусок профилированный 40x50 мм | Брусок профилированный 50x70 мм)
- Соединительная односторонняя лента ТЕХНОНИКОЛЬ АЛЬФАБЕНД 60
- Пленка ТЕХНОНИКОЛЬ АЛЬФА ТОП
- Доска калиброванная профилированная 45х195 мм (Доска калиброванная профилированная 45х95 мм | Доска калиброванная профилированная 45х195 мм)
- ТЕХНОЛАЙТ ЭКСТРА (ТЕХНОЛАЙТ ОПТИМА | РОКЛАЙТ)
- Брусок профилированный 50x50 мм
- Пленка ТЕХНОНИКОЛЬ АЛЬФА БАРЬЕР 4.0
- Брусок профилированный 50x50 мм
- Подшивка из листовых материалов (Лиственница / ГКЛ / ОСП-3)
Описание системы:
Система мансарда по деревянным несущим стропилам с покрытием из листового металлического фальца / клик-фальца.
Под металлическую кровлю на сплошной настил укладывается подкладочный ковер марки ANDEREP NEXT SELF, который выполняет функцию дополнительной гидроизоляции. В качестве дощатого настила под многослойную черепицу может использоваться ориентировано-стружечная плита (ОСП-3); фанера повышенной влагостойкости (ФСФ) и шпунтованная или обрезная доска с относительной влажностью не более 20 %, толщиной 20-25 мм. Между досками сплошного настила каждые полметра необходимо организовывать зазор в 5 см для перетока воздуха в межстропильном пространстве. Для создания вентзазоров могут использоваться деревянный брус (толщиной 40-70 мм) или бруски XPS ТЕХНОНИКОЛЬ CARBON ECO. Теплоизоляция в системе - легкие негорючие плиты из каменной ваты ТЕХНОЛАЙТ ЭКСТРА. Пленка ТЕХНОНИКОЛЬ АЛЬФА ТОП, расположенная над утеплителем, защищает его от проникновения влаги, выдувания тепла и фракций утеплителя ветром. Слой пароизоляции - пленка ТЕХНОНИКОЛЬ АЛЬФА БАРЬЕР, монтируемая со стороны теплого помещения, предотвращает диффузию пара в толщу ограждающих конструкций и защищает утеплитель от увлажнения.
Область применения:
Система ТН-ФАЛЬЦ Мансарда применяется для устройства крыш на жилых зданиях малой этажности.
Проектирование согласно:
Стандарты организации (СТО) на проектирование и применение
- СТО 72746455-4.7.2-2016 Строительные системы Технониколь для КМС. Материалы для проектирование, технические описания
- СТО 72746455-4.8.1-2023 Строительные системы зданий и сооружений. Обеспечение пожарной безопасности при проектировании.
