Система трёхслойной слоистой кладки с утеплителем из каменной ваты

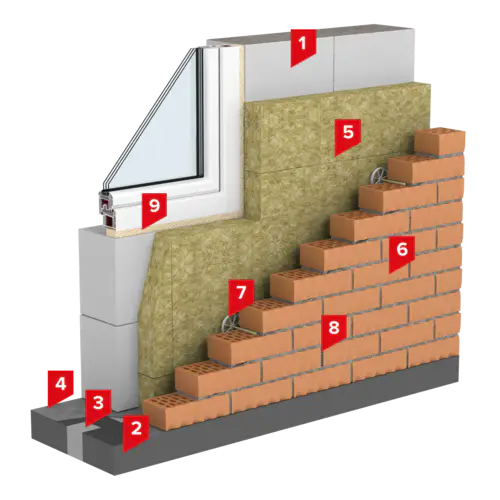

Состав
- Кладка из крупноформатных блоков
- Железобетонная плита перекрытия
- XPS ТЕХНОНИКОЛЬ CARBON PROF (XPS ТЕХНОНИКОЛЬ CARBON ECO)
- Бикроэласт П ТПП (Бикроэласт П ЭПП | Бикроэласт П ХПП | Бикроэласт К ЭКП | Бикроэласт К ХКП | Бикроэласт К ТКП)
- ТЕХНОБЛОК СТАНДАРТ (ТЕХНОНИКОЛЬ Фасад ПРОФ | ТЕХНОВЕНТ ОПТИМА | ТЕХНОБЛОК ПРОФ)
- Облицовочный кирпич
- Гибкая связь TERMOCLIP 5MS Е (Гибкая связь TERMOCLIP 1 | Гибкая связь TERMOCLIP 2МТ Е | Гибкая связь TERMOCLIP 3MS Е | Гибкая связь TERMOCLIP 4MS E)
- Вентиляционная коробочка TERMOCLIP
- Пена монтажная ТЕХНОНИКОЛЬ профессиональная 65 MAXIMUM всесезонная
Описание системы:
Система ТН-ФАСАД Стандарт представляет собой трехслойную конструкцию стены с внутренним теплоизоляционным слоем из плит каменной ваты. В качестве теплоизоляционного слоя применяются плиты их каменной ваты ТЕХНОБЛОК СТАНДАРТ или стекловолокна ТЕХНОНИКОЛЬ 33 PN Фасад ПРОФ (в сегменте КМС).
Наружную часть кладки (наружную версту) соединяют с внутренней верстой гибкими связями TERMOCLIP с фиксатором зазора либо специальными базальтопластиковыми связями. Этот элемент устанавливается через теплоизоляционный слой и дополнительно поддерживает его в проектном положении.
Для предупреждения образования сплошного мостика холода в перекрытие при монолитных работах вставляются термовкладыши из экструзионного пенополистирола ТЕХНОНИКОЛЬ CARBON PROF. В малоэтажном строительстве (высотой до 9 м) систему можно возводить как несущий элемент здания. В таком случае перекрытия опираются на внутреннюю часть стены, наружная кладка возводится непрерывно на высоту здания. При многоэтажном строительстве система опирается на межэтажное перекрытие.
Классический вид фасаду придает кирпичная облицовка, при этом конструкция является вентилируемой, что позволяет не накапливать конденсат в утеплителе за счёт зазора между каменной ватой и облицовкой. Конвекция осуществляется при помощи вентиляционных коробочек TERMOCLIP, либо специальных отверстий в вертикальных швах кладки.
Область применения:
Теплоизоляция фасадов, самонесущих ограждающих конструкции каркасно-монолитных зданий и сооружений различного назначения. В малоэтажном строительстве в качестве несущей ограждающей конструкции.
Проектирование согласно:
Стандарты организации (СТО) на проектирование и применение
- СТО 72746455-4.4.1.4-2020 Система фасадная наружного утепления зданий с лицевой кладкой ТН-ФАСАД СТАНДАРТ. Техническое описание. Требования к проектированию, материалам, изделиям и конструкциям.
Производство работ согласно:
Инструкции по монтажу
- Инструкция по монтажу "Как утеплить дом каменной ватой Технониколь"
