3D ограждения Medium

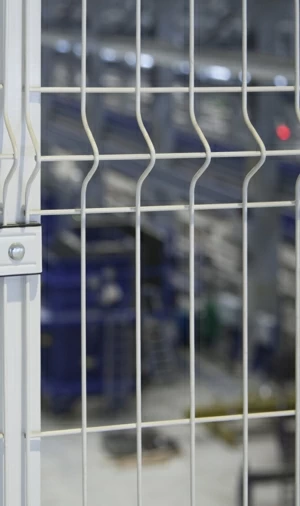

О Панелях Medium / Light

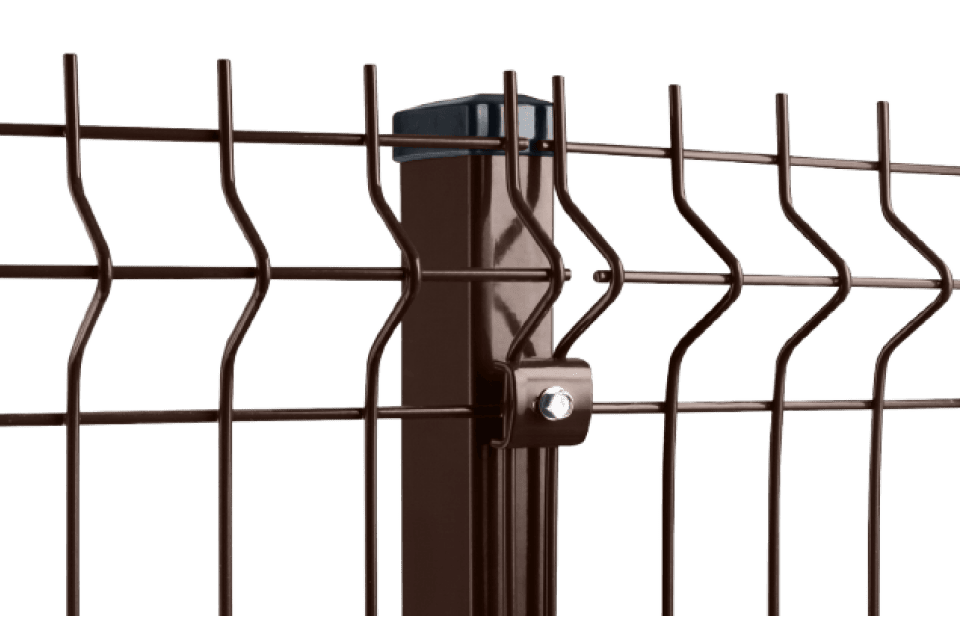

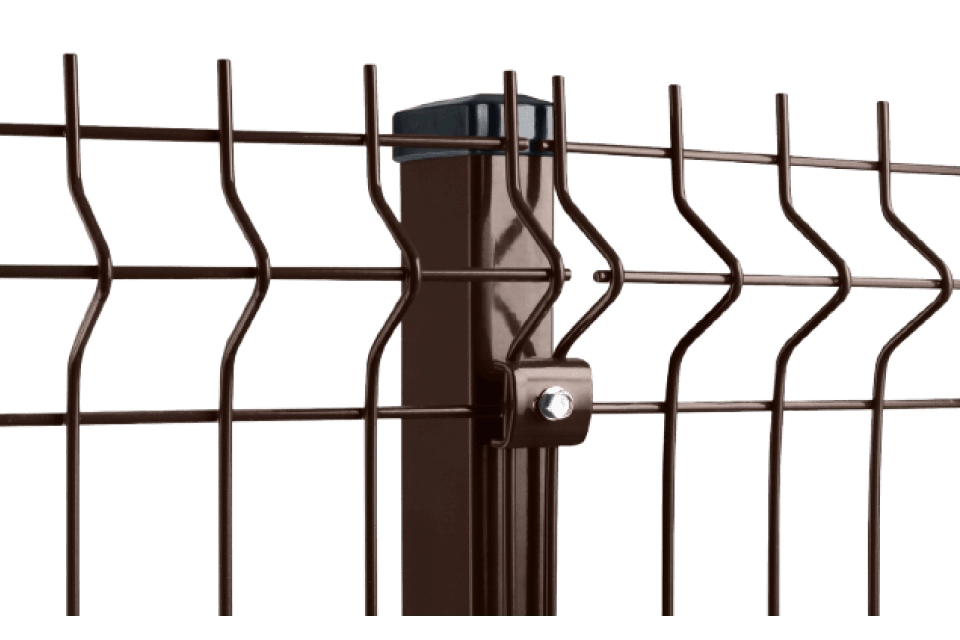

Панель изготовлена из стальных оцинкованных окрашенных прутков толщиной 4 мм (Medium) или 3,5 мм (Light).

Перед покраской панель проходит 9 стадий подготовки поверхности, в том числе нанесение конверсионного слоя OXSILAN. Такой метод подготовки к покраске увеличивает коррозионную стойкость и срок службы изделия.

Большее, по сравнению с изделиями других производителей, ребро жесткости обеспечивает увеличение прочности панели.

Гарантии на элементы ограждений Grand Line, имеющие полимерное покрытие
(панели Medium, столбы 62х55 мм, крепления хомут 62х55 и скоба - болт)

• на технические характеристики (внутренняя зона) - 50 лет
• на сохранность внешнего вида - 10 лет

Гарантии на элементы ограждений Optima

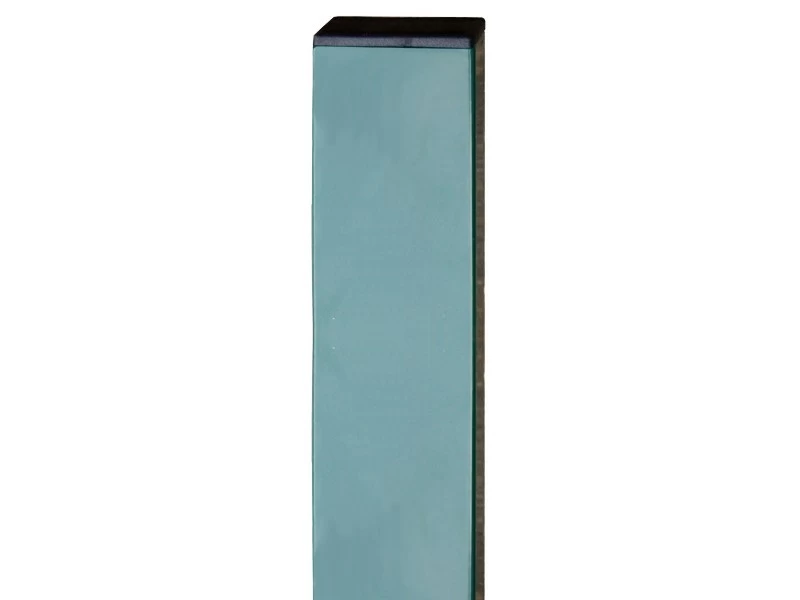

(панели Light, столбы d51 и 60х40, крепления хомут 51, скоба-саморез, скоба Medium-винт)

• на технические характеристики (внутренняя зона) - 20 лет
• на сохранность внешнего вида - 10 лет

Покрытия и цветовая гамма

Полимерное покрытие

• 9 стадий подготовки поверхности в автоматическом туннеле с нанесением конверсионного нано-покрытия OXSILAN®.
• Гарантируемая толщина полимерного покрытия - не менее 80 мкм.
• Результат теста на адгезию - 0 баллов.
• cтойкость к солевому туману - не более 2 мм через 1500 часов в камере солевого тумана.

Доступные цвета

RAL 1014, RAL 1021, RAL 3005, RAL 3020, RAL 5005, RAL 6005, RAL 7024, RAL 7040, RAL 8017, RAL 9005, RAL 9016

Технические характеристики

	Диаметр проволоки, мм	Ячейка, мм	Ширина панели, мм	Высота панели, мм	Количество ребер жесткости, шт.
	3,8	200x55	2500 3000 3100	630	2
				830	2
				1030	2
				1230	2
				1430	2
				1530	3
				1730	3
				1930	3
				2030	4
				2230	4
				2430	4

Столб оцинкованный с полимерным покрытием с отверстиями:

	Высота ограждения, м	Размер панели, мм	Высота, м	Размер, мм	Кол-во креплений на столб, шт
	0,70	630	1,10	62x55	2
	0,90	830	1,30	62x55	2
	1,10	1030	1,50	62x55	2
	1,30	1230	1,70	62x55	2
	1,50	1430	1,90	62x55	2
	1,60	1530	2,00	62x55	3
	1,80	1730	2,20	62x55	3
	2,00	1930	2,40	62x55	3
	2,10	2030	2,50	62x55	4
	2,30	2230	3,00	62x55	4
	2,50	2430	3,00	62x55	4

Столбы и основания

Столбы произведены из стали толщиной 1,4 мм – столбы 62х55 мм (прямоугольные) и 1,2 мм – столбы 51 мм (полукруглые), защищены цинкованием. Перед покраской столбы проходят 9 стадий подготовки поверхности, в том числе нанесение конверсионного покрытия OXSILAN. Эта технология обеспечивает значительное увеличение коррозионной стойкости и срока службы изделия.

Соединительный шов создан по уникальной технологии seam-lock. Технология позволяет не применять сварку, что обеспечивает сохранность цинкового покрытия, т.е. долговечность каждого столба.

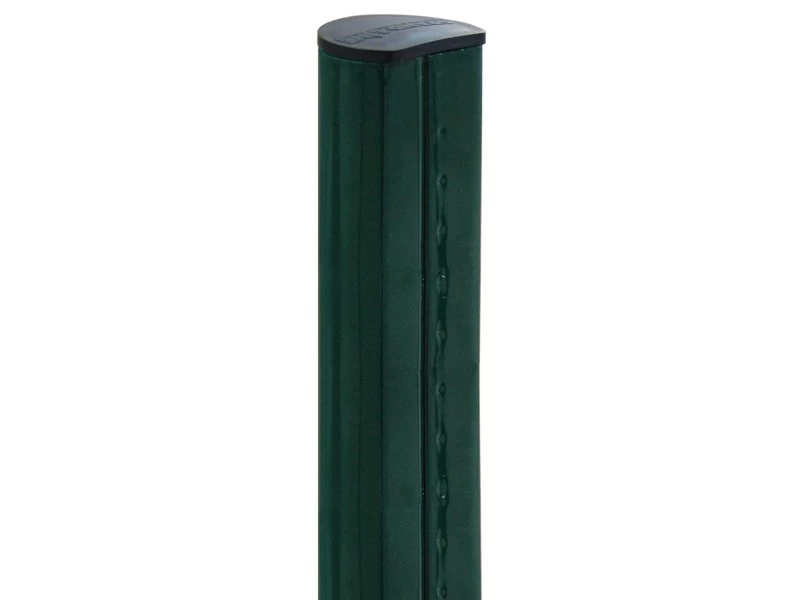

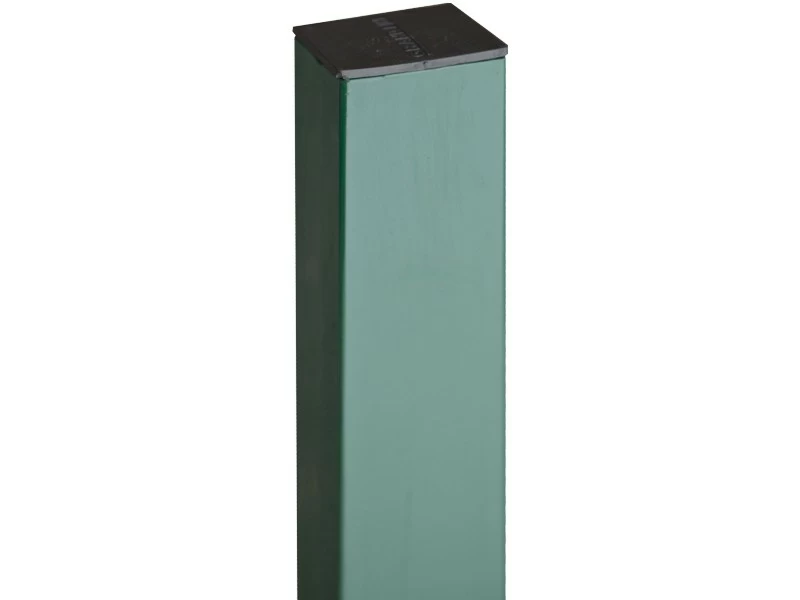

Столбы 62х55 мм могут быть как с отверстиями для крепления - скоба и болт М6х85, так и без отверстий для крепления - хомут 62х55. Полукруглый столб 51 мм производится без отверстий для креплений хомут 51 мм и крепления скоба и саморез 4,8х35. Пластиковая заглушка поставляется вместе со столбом.

Винтовые опоры для столбов ограждения

Применяются в качестве альтернативы бетонированию столбов.

• возможен монтаж ограждения в любых климатических зонах и погодных условиях
• возможен монтаж в различных грунтах, даже в тех, где бетонирование невозможно: скалистые грунты, вечная мерзлота
• высокая скорость монтажа при автоматизации процесса закручивания опор
• избавляют от необходимости дополнительных действий по заказу, доставке и размещению бетона
• избавляют от ошибок при заливке бетона:
  • неверная глубина или невозможность проконтролировать глубину каждой лунки
  • отсутствие армирования
  • неверная марка бетона
• возможен демонтаж и последующий повторный монтаж ограждения
• возможна точная регулировка столба по вертикали до и после установки ограждения

Винтовые опоры на фланце предназначены для любого столба на треугольном фланце. Фланцы скрепляются между собой болтами и гайками М12. Столб регулируется по вертикали проставочными шайбами.

Крепления

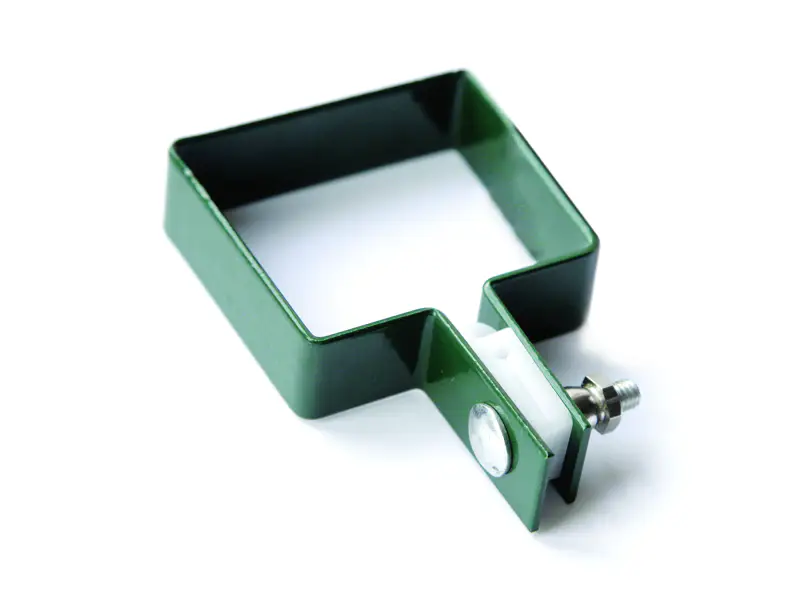

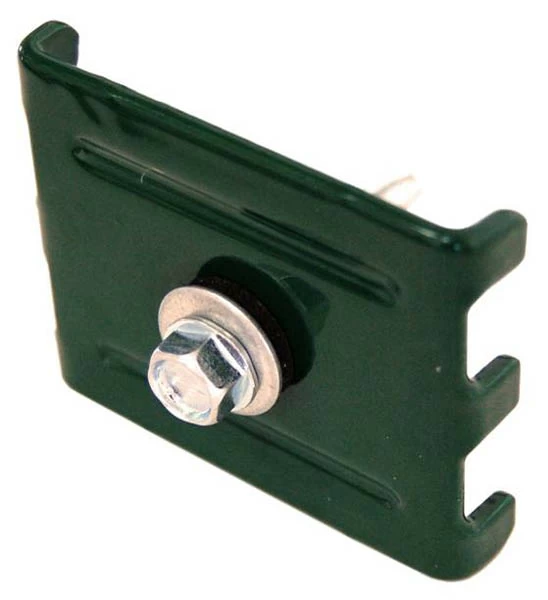

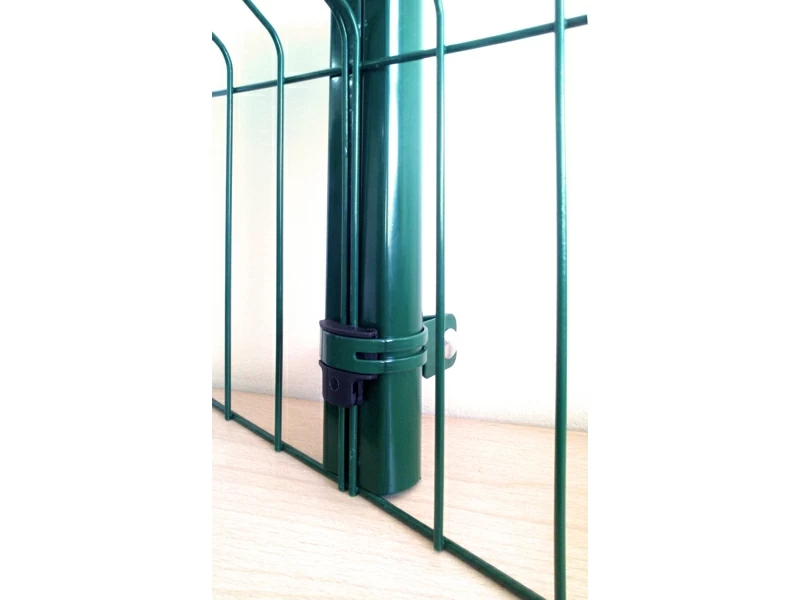

Для фиксации панели к столбу 51 можно использовать крепления: металлическую скобу-саморез или хомут 51. Эти крепления просты в монтаже и не требуют наличия отверстий в столбе.

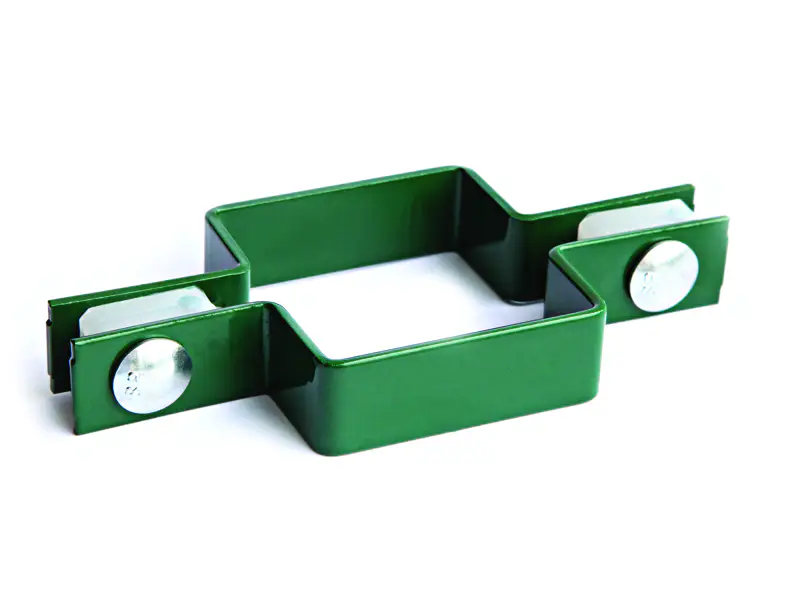

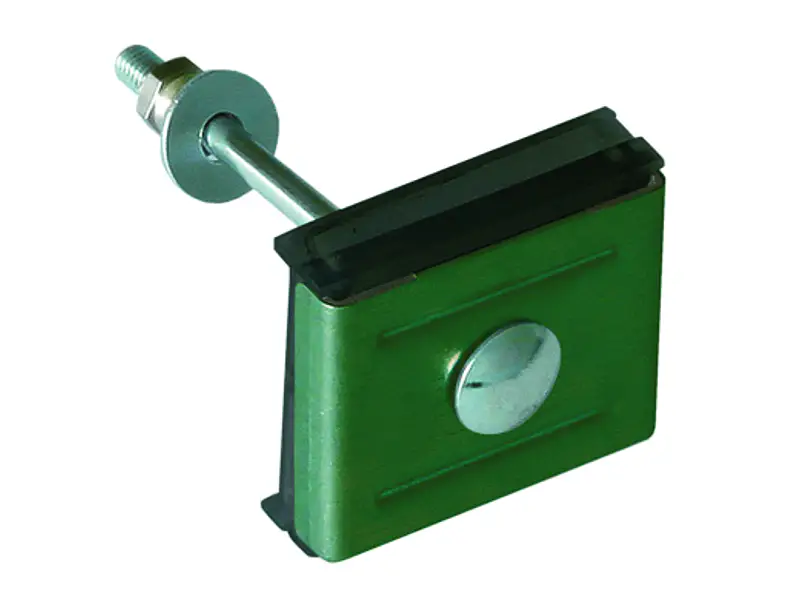

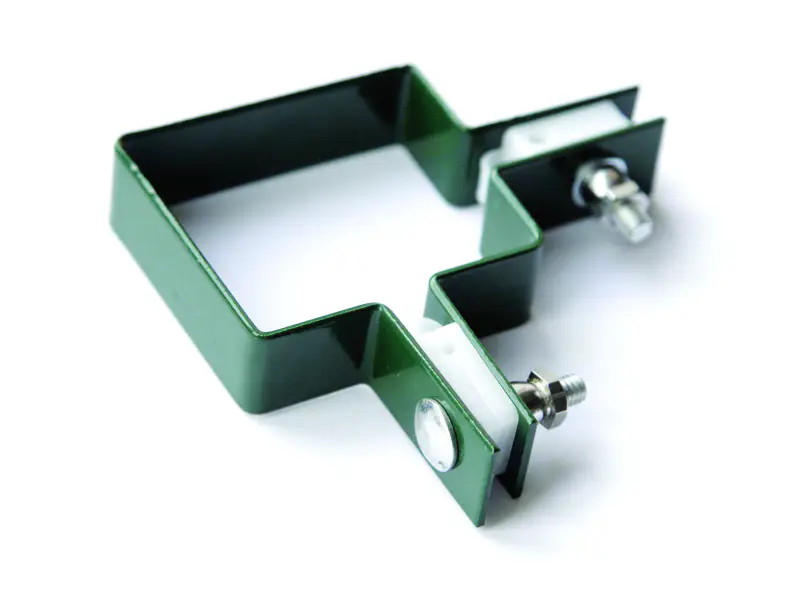

Для фиксации панели к столбу 62х55 используется крепление скоба-болт или хомут 62х55. Преимущество креплений Grand Line – повышенная надёжность благодаря наличию антивандальных гаек.
